Quando si ha a che fare con una pellicola sottile di PTFE (politetrafluoroetilene), misurare accuratamente il suo spessore è della massima importanza. In qualità di fornitore affidabile di film sottile di PTFE, comprendiamo l'importanza di misurazioni precise nel garantire la qualità e le prestazioni dei nostri prodotti. In questo post del blog esploreremo i vari strumenti di misura utilizzati per misurare lo spessore del film sottile di PTFE, discutendone i principi di funzionamento, i vantaggi e i limiti.
1. Micrometri
I micrometri, noti anche come calibri micrometrici, sono uno degli strumenti più comunemente utilizzati per misurare lo spessore di materiali sottili, inclusa la pellicola di PTFE. Sono disponibili sia in versione meccanica che digitale, con quelle digitali che offrono maggiore precisione e leggibilità più semplice.
Principio di funzionamento
I micrometri meccanici funzionano sulla base di un meccanismo di filettatura. L'utente ruota il ditale, che sposta il mandrino verso o lontano dall'incudine. La distanza tra il mandrino e l'incudine può essere misurata con elevata precisione, tipicamente fino a 0,001 mm (o 1 micron). I micrometri digitali utilizzano un sensore elettronico per misurare la distanza e il risultato viene visualizzato su uno schermo digitale.
Vantaggi
- Alta precisione: I micrometri possono fornire misurazioni molto accurate, rendendoli adatti per applicazioni in cui è richiesto un controllo preciso dello spessore.
- Portatile: Sono relativamente piccoli e facili da trasportare, consentendo misurazioni sul posto.
- Facile da usare: Anche per chi ha conoscenze tecniche limitate, l'uso di un micrometro è semplice.
Limitazioni
- Area di campionamento limitata: Un micrometro misura lo spessore in un unico punto. Per i film di PTFE che possono presentare variazioni di spessore sulla superficie, è necessario effettuare misurazioni multiple in luoghi diversi, il che può richiedere molto tempo.
- Possibili danni alla superficie: La pressione di contatto tra il mandrino e l'incudine può causare qualche deformazione sulla delicata superficie della pellicola di PTFE, soprattutto per pellicole molto sottili.
2. Misuratori di spessore ad ultrasuoni
I misuratori di spessore ad ultrasuoni sono un'altra opzione popolare per misurare lo spessore del film sottile di PTFE.
Principio di funzionamento
Questi misuratori funzionano inviando onde ultrasoniche attraverso il materiale. Le onde si riflettono sulla superficie posteriore della pellicola e viene misurato il tempo impiegato dalle onde per ritornare. In base alla velocità nota dell'onda ultrasonica nel PTFE, lo spessore della pellicola può essere calcolato utilizzando la formula (d = \frac{v\times t}{2}), dove (d) è lo spessore, (v) è la velocità dell'onda ultrasonica nel materiale e (t) è il tempo di volo.
Vantaggi
- Non distruttivo: La misurazione a ultrasuoni non danneggia la pellicola di PTFE, che è fondamentale per i prodotti che devono rimanere intatti per un ulteriore utilizzo.
- Misure attraverso i rivestimenti: Se la pellicola di PTFE ha un rivestimento o fa parte di una struttura multistrato, i misuratori a ultrasuoni possono comunque misurare lo spessore dello strato di PTFE.
- Adatto per grandi aree: Può coprire un'area più ampia rispetto ai micrometri, fornendo una misurazione dello spessore più rappresentativa.
Limitazioni
- Richiede Accoppiatore: Per garantire la corretta trasmissione delle onde ultrasoniche, è necessario applicare un accoppiante (come un gel) tra la sonda del misuratore e la superficie della pellicola. Ciò potrebbe lasciare residui sulla pellicola.
- Precisione influenzata dalle proprietà dei materiali: La velocità delle onde ultrasoniche può variare a seconda della densità, della temperatura e di altre proprietà della pellicola di PTFE, che possono influire sulla precisione della misurazione.
3. Sistemi di misurazione dello spessore a scansione laser
La tecnologia di scansione laser è stata ampiamente adottata anche per misurare lo spessore della sottile pellicola di PTFE.
Principio di funzionamento
Questi sistemi utilizzano un raggio laser per scansionare la superficie della pellicola di PTFE. La luce laser viene riflessa dalle superfici superiore e inferiore della pellicola e viene misurata la distanza tra i due punti di riflessione. Scansionando continuamente la pellicola è possibile ottenere un profilo dettagliato dello spessore.
Vantaggi
- Alta velocità e senza contatto: La scansione laser consente una misurazione rapida senza toccare la pellicola, il che è ideale per le linee di produzione ad alto volume.
- Mappatura ad alta risoluzione: Può fornire una mappa dettagliata dello spessore dell'intera superficie del film, consentendo il rilevamento delle variazioni di spessore locali.
- Operazione automatizzata: Questi sistemi possono essere integrati in processi produttivi automatizzati, migliorando l’efficienza e riducendo l’errore umano.
Limitazioni
- Costo elevato: I sistemi di scansione laser sono relativamente costosi da acquistare e mantenere.
- Sensibilità alle condizioni della superficie: La precisione della misurazione può essere influenzata dalla ruvidità superficiale e dalla riflettività della pellicola di PTFE.
4. Sensori di spessore capacitivi
I sensori capacitivi vengono utilizzati anche per misurare lo spessore di materiali dielettrici sottili come la pellicola di PTFE.
Principio di funzionamento
Un sensore capacitivo è costituito da due elettrodi. Quando la pellicola di PTFE viene posizionata tra gli elettrodi, agisce come un dielettrico. La capacità del sensore cambia a seconda dello spessore della pellicola. Misurando la capacità e utilizzando una relazione precalibrata tra capacità e spessore, è possibile determinare lo spessore del film.
Vantaggi
- Senza contatto: I sensori capacitivi possono misurare lo spessore senza toccare la pellicola, evitando qualsiasi potenziale danno.
- Tempi di risposta rapidi: Possono fornire misurazioni dello spessore in tempo reale, utili per il controllo del processo.
- Adatto per film sottili: I sensori capacitivi sono particolarmente efficaci per misurare pellicole di PTFE molto sottili.
Limitazioni
- Sensibilità alle condizioni ambientali: Fattori quali umidità e temperatura possono influenzare la misurazione della capacità, causando imprecisioni.
- Limitato ai materiali dielettrici: I sensori capacitivi sono adatti principalmente per materiali dielettrici come il PTFE e potrebbero non funzionare con materiali conduttivi o semiconduttivi.
La nostra gamma di prodotti e l'importanza della misurazione dello spessore

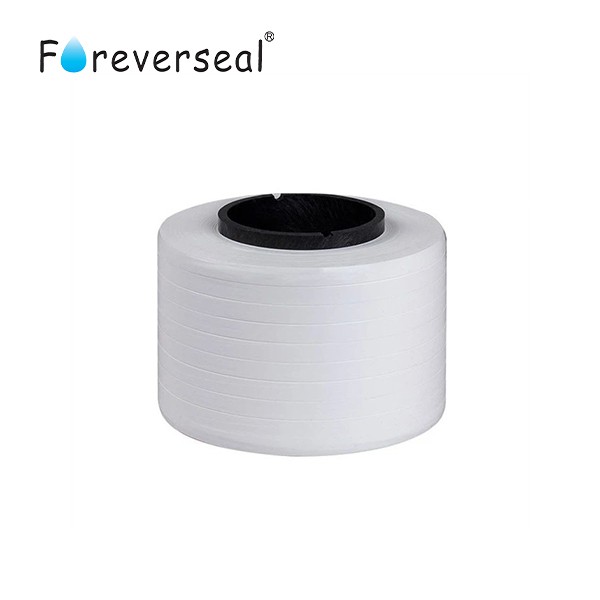

In qualità di fornitore leader di film sottile di PTFE, offriamo un'ampia gamma di prodotti, tra cuiNastro isolante bianco in PTFE a bassa densità non sinterizzato,Pellicola isolante per cavi in PTFE, EPellicola in PTFE resistente alla corrosione. Lo spessore di questi film è un parametro critico che influisce sulle loro prestazioni.
Ad esempio, nelle applicazioni di isolamento dei cavi, lo spessore della pellicola di PTFE può influenzare le proprietà elettriche come la capacità e la resistenza alla rottura della tensione. Nelle applicazioni resistenti alla corrosione, lo spessore deve essere sufficiente a fornire una barriera affidabile contro le sostanze corrosive. Utilizzando gli strumenti di misura appropriati, garantiamo che i nostri prodotti soddisfino i rigorosi standard di qualità e le esigenze dei clienti.
Contattaci per ulteriori discussioni
Se sei interessato ai nostri prodotti con pellicola sottile in PTFE o hai domande sulla misurazione dello spessore e sulle specifiche del prodotto, saremo più che felici di aiutarti. Contattaci per avviare una discussione sulle tue esigenze specifiche e possiamo lavorare insieme per trovare le migliori soluzioni per i tuoi progetti.
Riferimenti
- "Manuale degli strumenti di misura", Autori: Vari esperti in metrologia, Editore: Academic Press
- "Tecnologie di misurazione dei film sottili", Rivista: Journal of Advanced Materials Measurement, Volume: X, Numero: Y, Anno: Z
